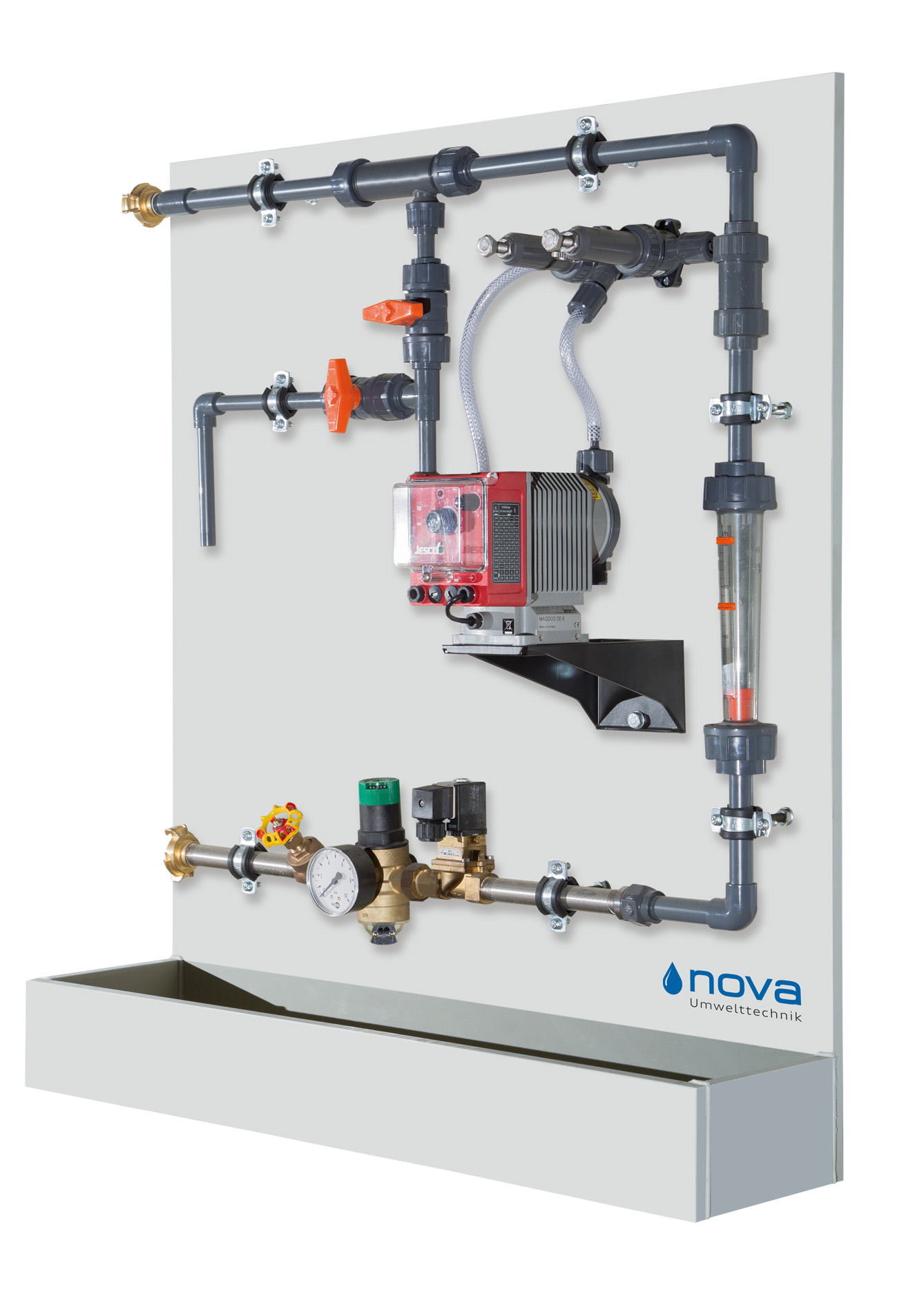

Lösestation ohne Mischblock nova DP

Produktbeschreibung

Mit der nova DP steht Ihnen eine Ultimer-Löseanlage zur Verfügung, mit dem die anwendungstechnischen Vorteile der Flüssigpolymere optimal genutzt werden können. Durch geringen Platzbedarf und einfache Montage kann die nova DP in jede bestehende Anlage leicht integriert werden. Die nova DP ist zur Wandmontage konzipiert. Die Anlage wird komplett verrohrt und funktionsgeprüft geliefert. Um eine einwandfreie Funktion der nova DP zu gewährleisten, ist die Inbetriebnahme und Wartung nach der vorliegenden Anleitung vorzunehmen.

Funktionsbeschreibung

Die nova DP ist eine Ansetz- und Dosierstation für Ultimer-Polymere. Das aus dem Liefergebinde verfügbare Polymer wird mit der Handelswarepumpe über eine spezielle Invertiereinheit mit dem Lösewasser auf die gewünschte Lösekonzentration gebracht. Der Ansetzvorgang beginnt wie folgt:

Die Dosierstation wird über ein 230V-Signal von bauseits gestartet, das Magnetventil öffnet die Lösewasserzufuhr. Bei Überschreiten des Grenzkontaktes im Schwebekörper-Durchflußmesser beginnt die Handelswarepumpe zu fördern. Das Polymer wird mit dem Lösewasser in der Invertiereinheit auf die gewünschte Endkonzentration verdünnt und gelangt von dort zur Anwendung.

Der Dosiervorgang wird bei Ausschalten des 230V-Signals unterbrochen, indem das Magnetventil schließt und gleichzeitig die Polymerpumpe abschaltet.

Sicherheitseinrichtung

Zur Vermeidung ungewollter Konzentrationsschwankungen sowie Verstopfung durch zu hohe Polymerkonzentration ist der Schwebekörper-Durchflußmesser mit einem Grenzkontakt versehen. Bei Unterschreiten dieses Kontaktes schaltet die Polymerpumpe ab, um zu vermeiden, dass ungelöstes Polymer in die Dosierleitung gelangt. An der Pumpe wird „Niveaustörung“ angezeigt.

nova DP

Technische Daten

Wasserdurchsatz je nach Ausstattung
0,1 – ca. 1,5 m³/h
Wasserdruck
(Fließdruck)
mindestens 3 bar
Lösekonzentration 0,05 – 1,50 %
Polymerdurchsatz Je nach Ausstattung
max. 25 l/h
Netzspannung 230 V, 50 Hz
Anschlusswert 0,1 kW
Gewicht ca. 15 kg
Abmessungen ca. 800 mm breit, 200 mm tief, 900 mm hoch, auch in Sondermassen erhältlich

Weitere Informationen auf Anfrage.
